Veaotsing 8-kanalilise südamemähise madala SNR-i jaoks

PROBLEEM/SÜMPTOM

Kui kasutate 8-kanalilist südamespiraali skannimist, ei ole pildi SNR hea. Kui kasutate käsitsi skannimist, leiate signaali väga madalast.

ALGPÕHJUS/LAHENDUS

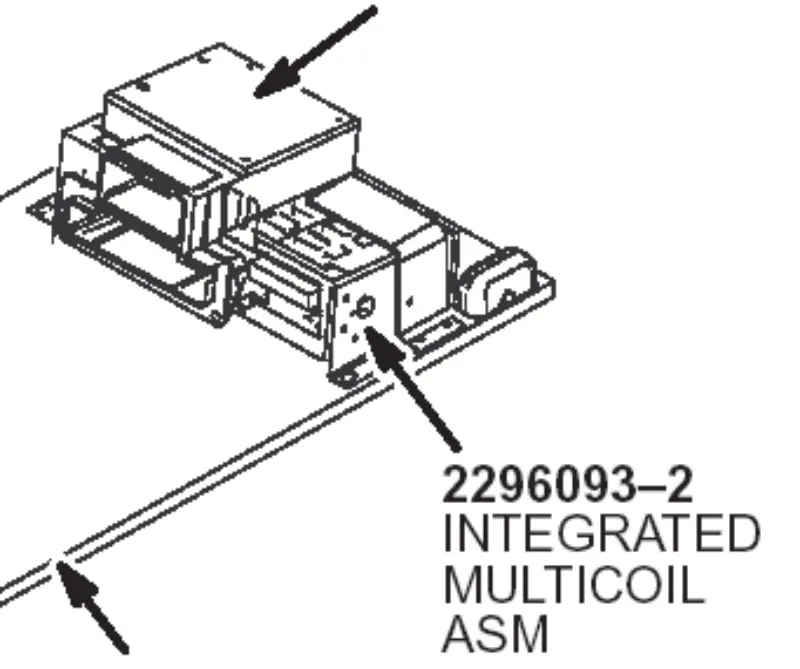

Integreeritud multicoil ASM emaplaat vigane. (dynatron, IC: HC105)

VEAOTSINGU AJALUGU/VIHJE

1. Kasutage 8-kanalilist südamespiraali jooksutesti SNR-i, kõik kanalid ebaõnnestuvad.

2. Kasutage MCRT tööriistu kontrollige 8-kanalilist SNR-i, kõik kanalid läbivad. Siis peab mähisega probleem olema.

3. Telli uus mähis, kuid probleem sama. Pilt ka madal SNR.

4. Kontrollige mooduli draivi toidet ning kõiki STIF- ja IRF-i/väljundplaadi kanaleid. The

8 kanalit on korras.

5. Asendage integreeritud multispiraali ASM 8-kanalilise südame normaalse kujutisega.

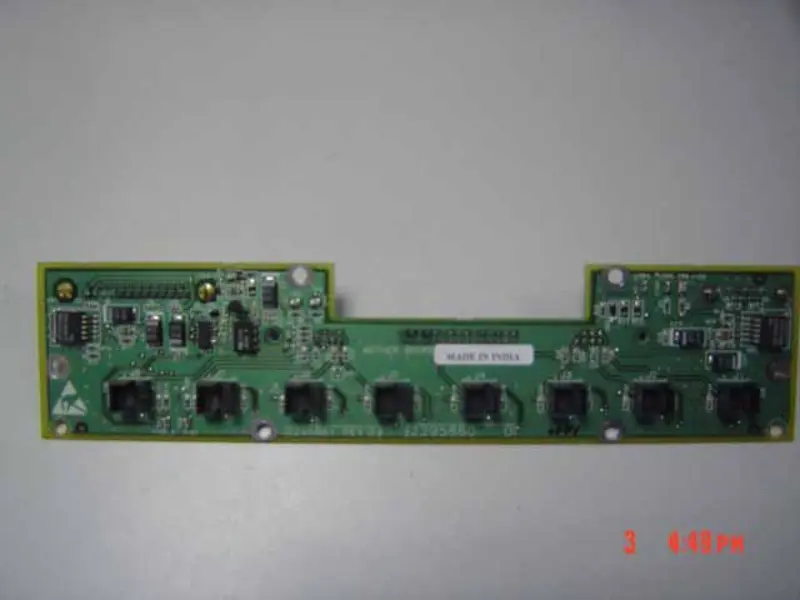

6. Kontrollige emaplaati, leidke HCT04(6反向器) ja dynatron halb.

Õppimine:

Kui me defineerime 8-kanalilise tõrkekoha mähise poole, kui kasutame MCRT tööriistu, on parem kontrollida 8-kanalilist asukohta teises kohas.
