FSE ja GRE artefakt

SÜSTEEM: MR 0,35T Ovation

Haigla: Daqingi naftavälja üldhaigla

PROBLEEM/SÜMPTOM

FRFSE ja GRE protokollide piltidel on kummitus ja mõnikord ilmuvad madala SNR-i kujutised ühes seerias. Kuid SE protokolli pildid on normaalsed.

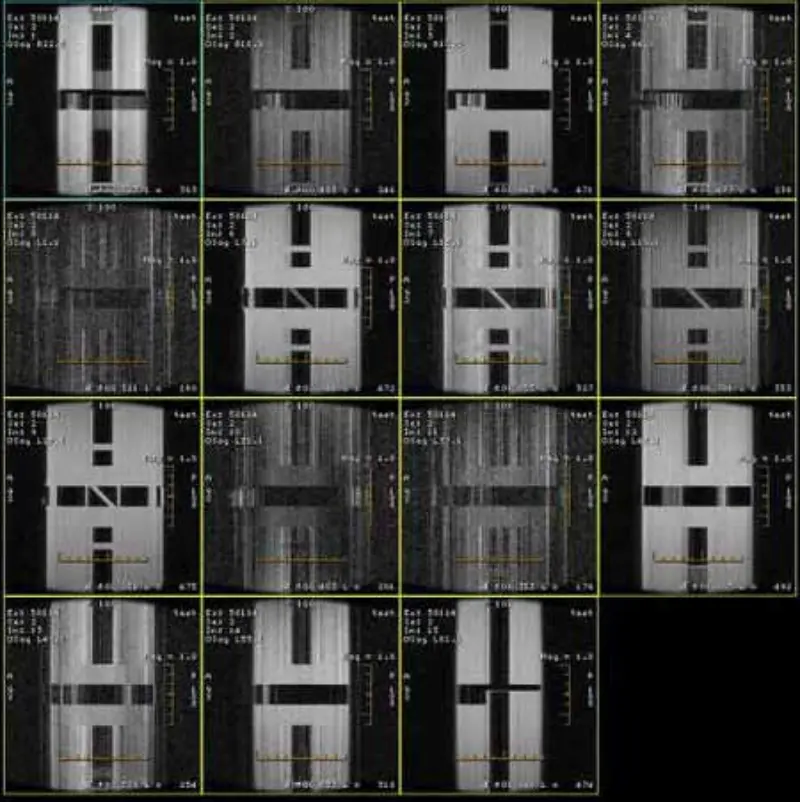

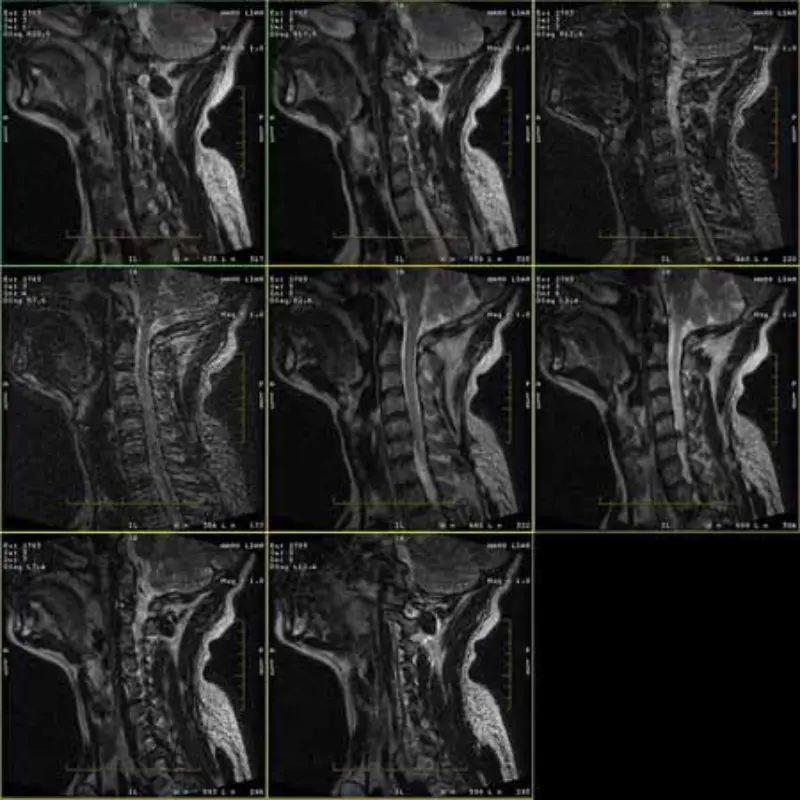

Palun vaadake lisatud pilte.

VEAOTSINGU AJALUGU/VIHJE

1. Need artefaktid esinevad ainult FRFSE ja GRE protokollide kujutisel, kuid SE protokollis

pilte ei ilmu kunagi. Tehke Head SPT kiirkontroll, pea SNR on marginaalne (umbes 8,2).

2. Kontrolliti raadiosageduslikku ust, valgustuse võimsust, TCU toidet, PAC toiteallikat ja magnetkuvarit, kõik on korras.

3. Vahetatud gradientvõimendid, filtrid SRU-l ja kaablid, artefakt esineb ikka samades protokollides.   3. lehekülg 3-st

4. Testige allolevaid osi teises kohas, kõik on korras. gradient PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS ja peamähis

5. Kontrollige DD-dioodi omadusi, DD-kaableid ja HV-d, kõik normaalne.

6. Keelake UCERD RF-signaali väljund, artefakt kadus.

7. Vahetage vastuvõtja ja vastuvõtukaablid ning minge MA-st mööda, probleem on endiselt olemas.

8. Võtke Body mähis lahti, asetage see magnetist välja, ühendage kõik kaablid ja skannige uuesti, artefakte on endiselt olemas.

9. Kontrollime toiteallikat ja maandust ning leiame, et PP (Magnet Room) maanduspistik on väga lahti. Pingutame seda ja skaneerime uuesti, pea SNR paranes

(Pea SNR: 8,9)

ALGPÕHJUS/LAHENDUS

Lõpuks leiame, et keegi ühendab 1 juhtme ühest kolmest MR-seadme pinge all olevast juhtmest

tarnida väljaspool MR-osakonda ilma loata. Pärast juhtme eemaldamist ja uuesti skannimist töötab süsteem normaalselt ja pea SNR on 9,3.

Seega mõjutab toiteallika kvaliteet pildikvaliteeti.
