GE Mega Switch MRI SV 1.5T installimiseks, testimiseks ja müügijärgseks toeks

Hea klient, selle toote kättesaamiselGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  õige ühenduse leidmiseks vaadake jooniseid.

Tuumsignaali jaotus- ja juhtimismoodulina on Mega Switchil mitme pordiga integratsioon, suure ribalaiusega signaalitöötlus ja modulaarne disain. See toetab pordi A/B kahe mähise kanali paralleelset tööd, võimaldades selliseid funktsioone nagu MC eelpingestuse reguleerimine, MUX signaali ümberlülitamine ja RF-signaali transiiv. Süsteemi olekut jälgitakse reaalajas LED-indikaatorite ja SRI-side kaudu.

Mega Switchi liidesed on jagatud nelja funktsionaalsesse rühma:

1. Mähise pordi liidesed

2.Port A (J18, J21): saadab poolile MC eelpinge, eelvõimendi võimsuse ja MUX juhtsignaalid; võtab vastu mähise ID-d, TX lubamise signaali ja 8-kanalilist RF-signaali.

Port B (J17, J22): täidab samu funktsioone nagu Port A pordi B mähis 1页.

3.Välised mooduli liidesed

4.DM-Lite Interaction (J11, J5): hangib MC eelpingestuse, juhtsignaalid ja AUX toite

1. Toiteallikas (J102-1, J102-2): saab alalisvoolu regulaatori karbist

5.RRX sideliidesed

6. Signaaliedastus (J1): saadab 8-kanalilisi 16 MHz RF-signaale RRX-ile

Juhtsignaalid (J2, J107): võtab vastu R1 juhtsignaalid ja R1 strobosignaalid RRX-ilt

Toide ja juhtimine (J108): edastab toite-, TNS-juhtimis- ja kellasignaalid RRX-ile

7. Oleku jälgimine ja sideliidesed

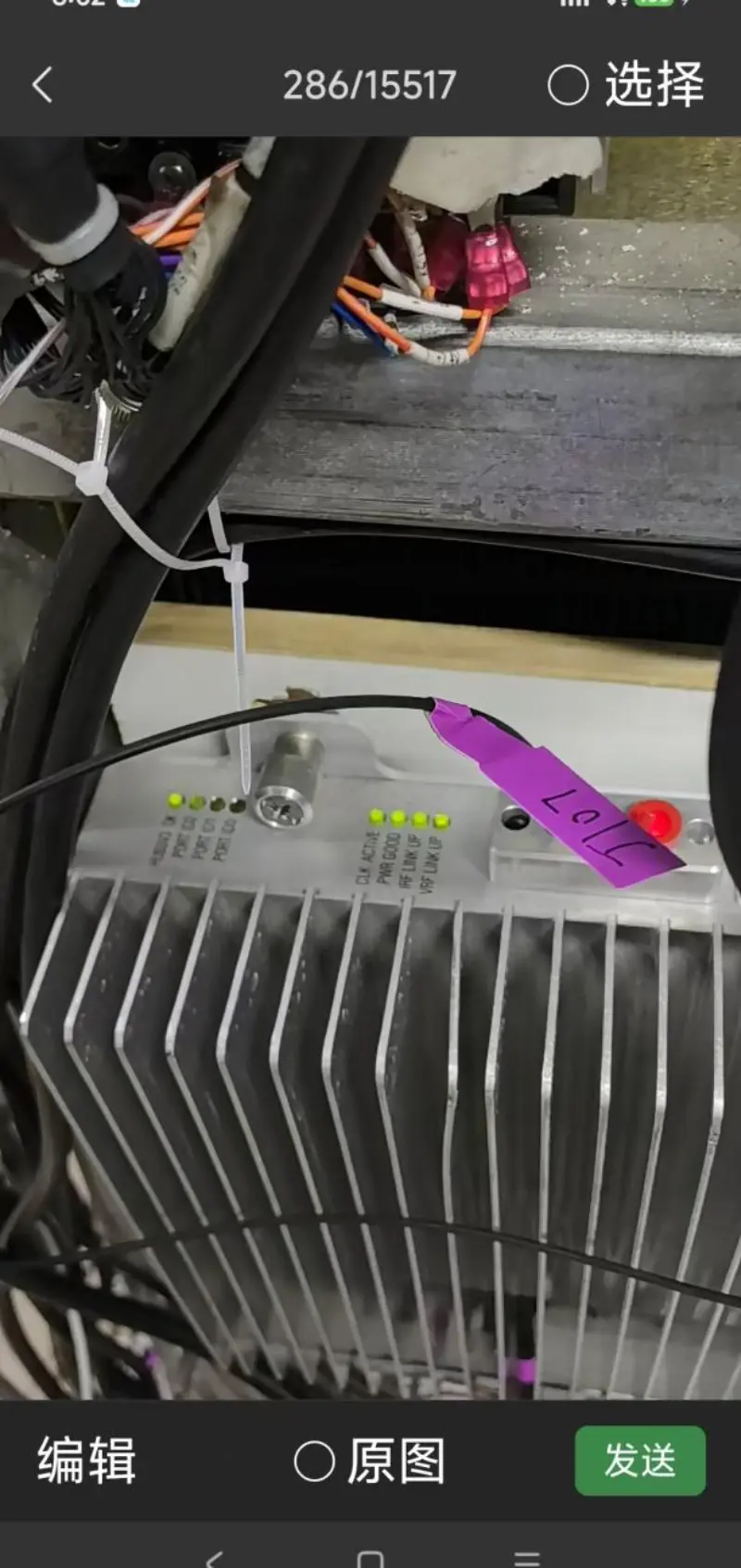

8.LED-indikaator (J15): Ühendab LPCA mähise ID LED-indikaatoritega

SRI side (J20): Võimaldab andmevahetust SRI väliste signaalisisenditega (J100, J103-J106): võta vastu RF-signaale Body Preamp'ilt, loopback-signaale Exciterist, mürasignaale TNS-antennist, LO-signaale ja 80 MHz kella ergutist.

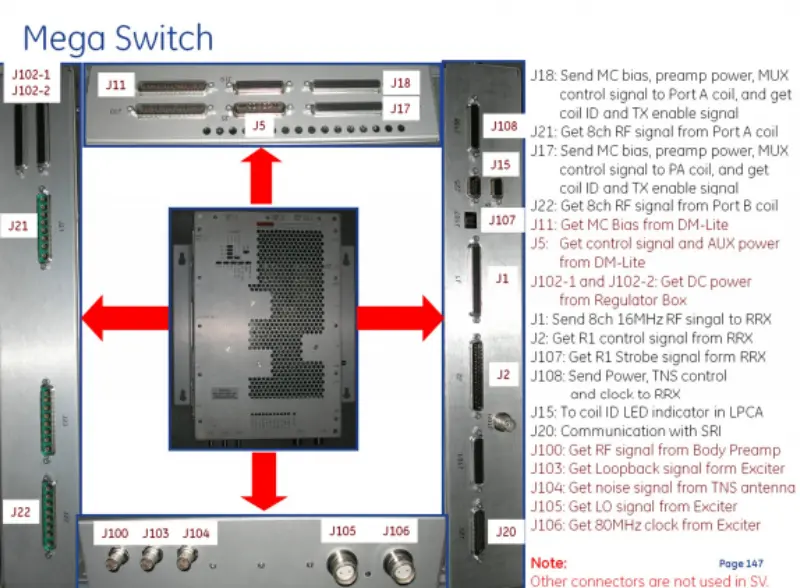

J18: saatke pordi A mähisele MC kallutatus, eelvõimendi võimsus ja MUX juhtsignaal ning hankige mähise ID ja TX lubamise signaal.

J21: Hangi 8-kanaliline RF-signaal pordi A mähist.

J17: saatke pordi B mähisele MC eelpinge, eelvõimendi võimsus ja MUX juhtsignaal ning hankige mähise ID ja TX lubamise signaal.

J22: Hangi 8-kanaliline RF-signaal pordi B mähist.

J11: hankige MC Bias DM - Lite'ilt.

J5: hankige DM - Lite'ilt juhtsignaal ja AUX-toide.

J102 - 1 ja J102 - 2: hankige alalisvoolu toide regulaatorkastist.

J1: saada RRX-i 8-kanaliline 16 MHz RF-signaal.

J2: hankige RRX-lt R1 juhtsignaal.

J107: hankige RRX-lt R1 strobe signaal.

J108: saatke RRX-ile toide, TNS-juhtimine ja kell.

J15: mähise ID LED-indikaatorile LPCA-s.

J20: suhtlemine SRI-ga.

J100: hankige RF-signaal korpuse eelvõimendilt.

J103: Hangi tagasisilmussignaal Exciterilt.

J104: saate TNS-i antennilt mürasignaali.

J105: hankige Exciterilt LO-signaal. J106: hankige Exciterilt 80 MHz kell.

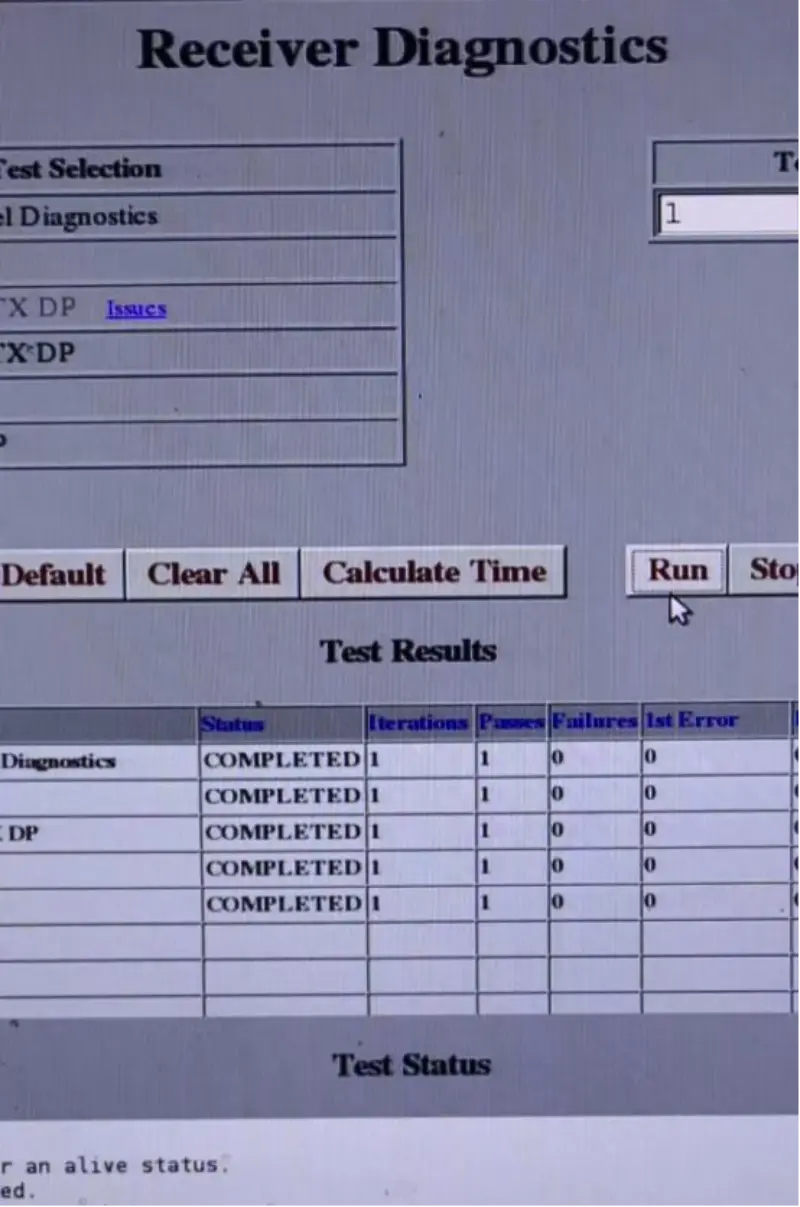

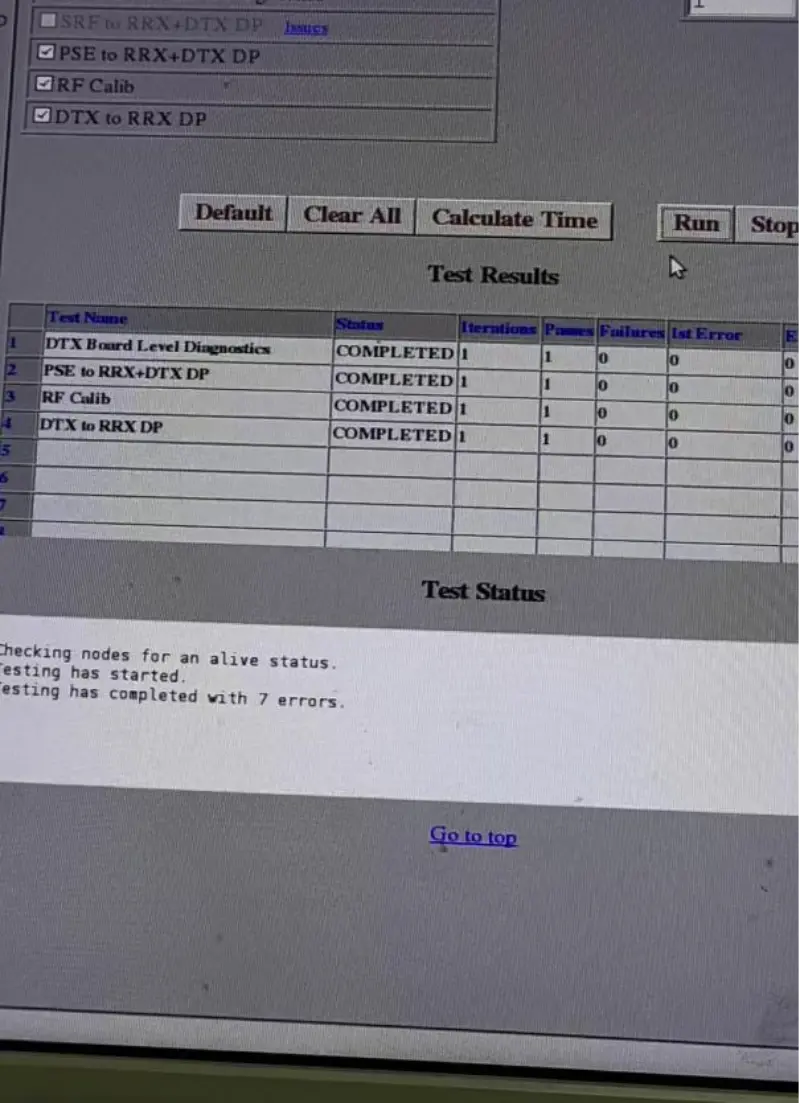

Pakume tehase tasemel teenuse testimist, tagades, et iga masin läbib enne saatmist range 99,9% kontrolli, järgides GE tehase testimise protseduure, sealhulgas signaali edastamise testimine, signaali vastuvõtu jõudluse testimine, plaaditaseme diagnostika, RF jõudluse testimine ja sideühenduse testimine. Lühidalt öeldes tehakse kõik selleks, et tagada klientide rahulolu ja pakkuda kvaliteetset teenust.
